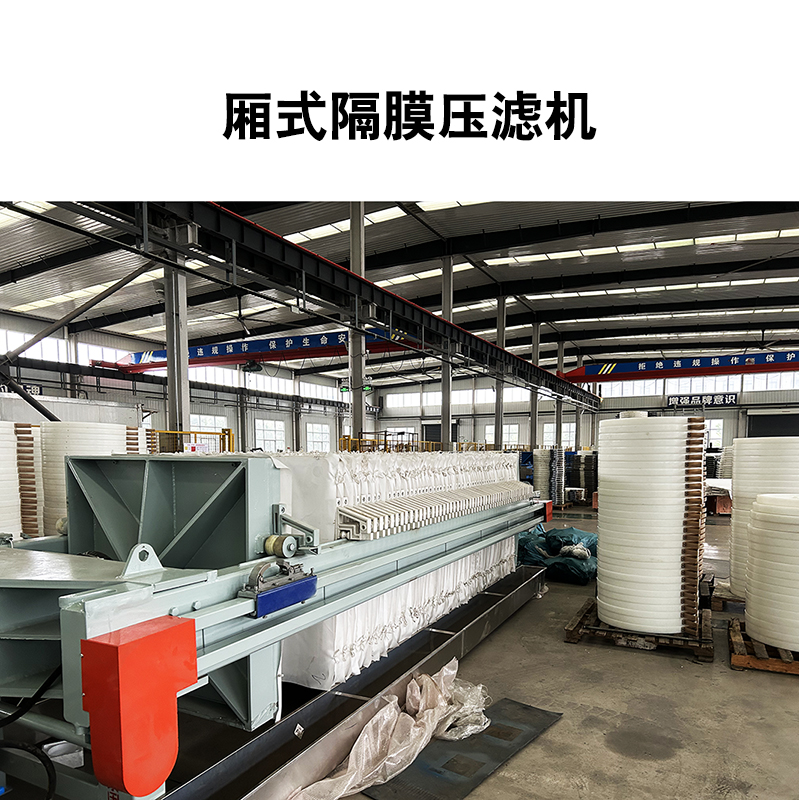

板框壓濾機是一種常用的固液分離設備，其結構主要由以下幾個部分組成：

　　1. 機架：機架是板框壓濾機的主體結構，通常由鋼制材料制成，起到支撐和固定其他組件的作用。

　　2. 過濾體系：包括濾板和濾框。濾板表面有溝槽，用于支撐濾布，而濾框和濾板的邊角上有通孔，組裝后構成完整的通道，用于通入懸浮液、洗滌水和引出濾液。濾布起密封墊片的作用。

　　3. 壓緊裝置：用于壓緊濾板和濾框，使其緊密接觸，形成濾室。壓緊裝置可以通過手動螺旋、電動螺旋和液壓等方式來實現。

　　4. 液壓系統：用于提供壓緊力，使濾板和濾框保持緊壓狀態，以便進行固液分離。液壓系統包括液壓缸、壓力控制閥等組件。

　　5. 管路連接系統：用于連接進料泵、洗滌水泵、壓縮空氣等設備，確保固液分離過程中的物料流動。

　　6. 控制裝置：通常采用PLC控制系統，用于監控和調節板框壓濾機的運行參數，實現自動化控制。

　　7. 進料系統：包括進料泵、進料管道等，用于將懸浮液輸送到濾室中。

　　8. 卸料系統：用于將過濾后的濾渣從濾室中卸出。

　　板框壓濾機的過濾原理是利用濾板和濾框形成的濾室，通過壓緊裝置將濾板和濾框緊密接觸，使懸浮液中的固體顆粒被濾布阻隔，堆積在濾室中形成濾餅，而液體則通過濾布滲透排出。通過調節液壓系統、進料泵和洗滌水泵等設備，可以實現對過濾過程的自動控制，提高過濾效率和濾液質量。
