廂式壓濾機工作原理是由濾板排列組成濾室（濾板兩側凹進，每?jī)蓧K濾板組合成一廂型濾室）。
濾板的表面有麻點和凸臺，用以支撐濾布。濾板的中心和邊角上有通孔，組裝后構成完整的通道，能通入懸浮液、洗滌水和引出濾液。濾板兩側各有把手支托在橫梁上，由壓緊裝置壓緊濾板。濾板之間的濾布起密封作用。
800型液壓廂式壓濾機技術參數表
廂式板厚60mm
|
過濾面積
|
濾室數量
|
濾板規格
|
濾餅厚度
|
濾室容積
|
過濾壓力
|
地腳中心
|
外形尺寸
|
整機重量
|
電機功率
|
||
|
長
|
寬
|
高
|
|||||||||
|
20
|
20
|
廂式板 800×800
|
30
|
0.287
|
0.5-1.6
|
2400
|
3500
|
1230
|
1160
|
2700
|
2.2
|
|
30
|
30
|
0.453
|
3010
|
4110
|
3060
|
||||||
|
40
|
40
|
0.605
|
3620
|
4720
|
3350
|
||||||
|
50
|
50
|
0.756
|
4230
|
5330
|
3660
|
||||||
|
60
|
60
|
0.907
|
4840
|
5940
|
4040
|
||||||
|
70
|
70
|
1.059
|
5450
|
6550
|
4330
|
||||||
|
80
|
80
|
1.210
|
6060
|
7160
|
4670
|
||||||
在輸料泵的壓力作用下， 將需要過濾的物料液體送進各濾室，通過過濾介質（根據不同行業選擇合適的濾布），將固體和液體分離。在濾布上形成濾渣，直至充滿濾室形成濾餅。濾液穿過濾布并沿濾板溝槽流至下方出液孔通道，集中排出。過濾完畢，可通入清洗滌水洗滌濾渣。洗滌后，有時還通入壓縮空氣，除去剩余的洗滌液。過濾結束后打開壓濾機卸除濾餅（濾餅儲存在于相鄰兩個濾板間），清洗濾布，重新壓緊板濾開始下一工作循環。
高壓圓板壓濾機污水處理效果
高壓圓板壓濾機污水處理效果

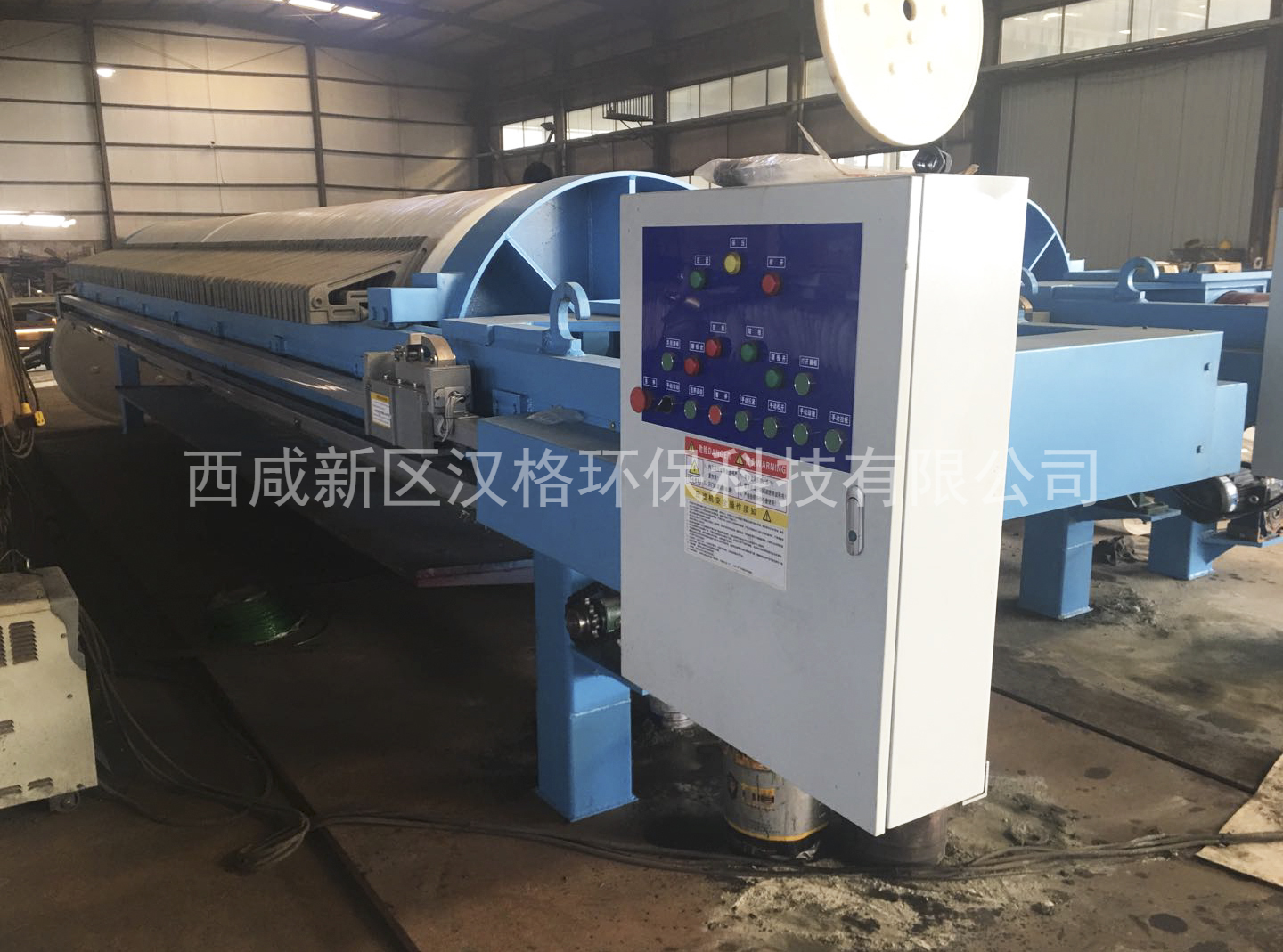

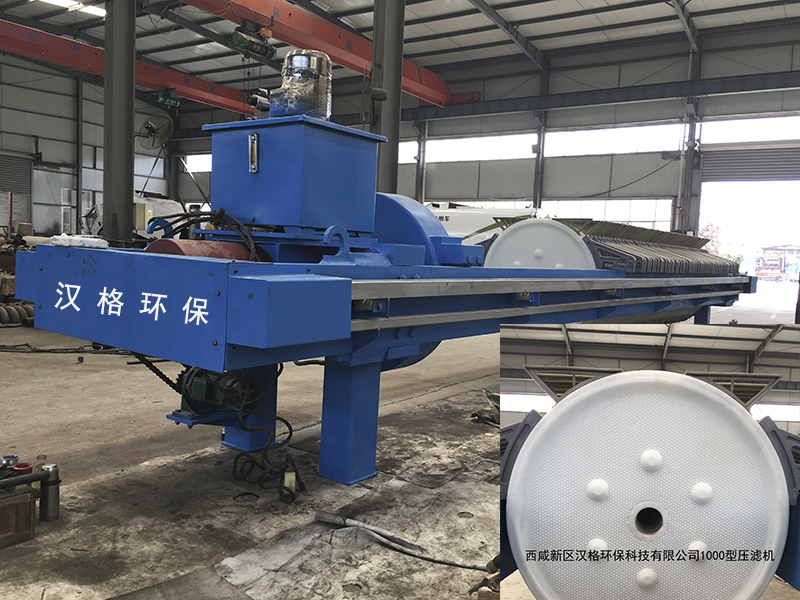

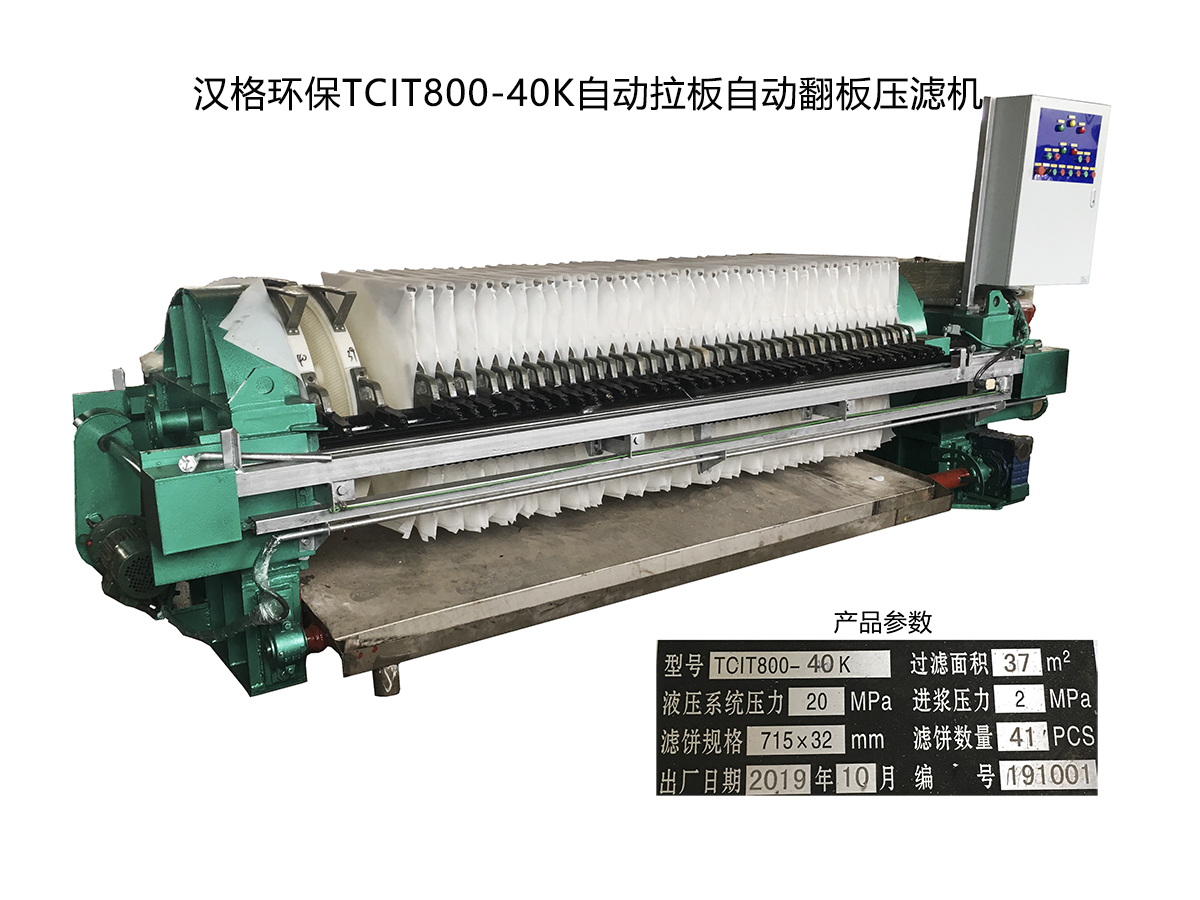

高壓圓板壓濾機
高壓圓板壓濾機

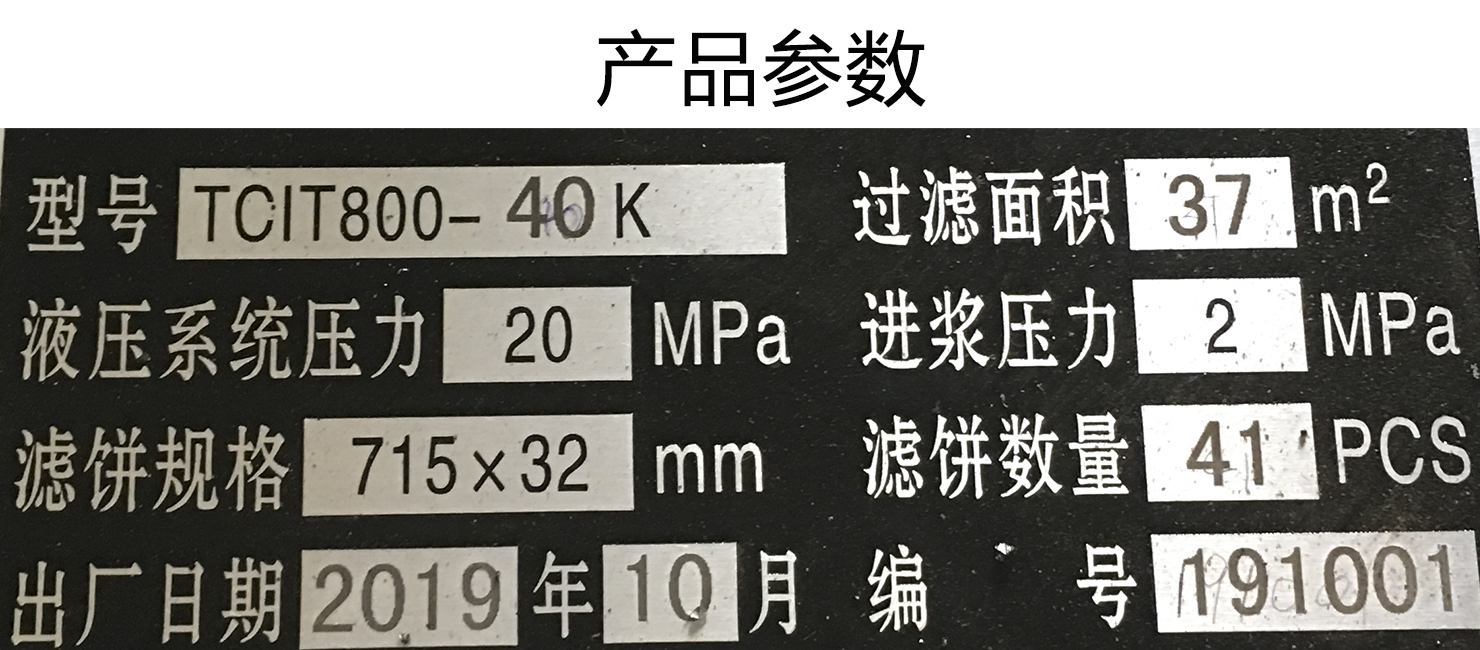

高壓圓板壓濾機產品參數

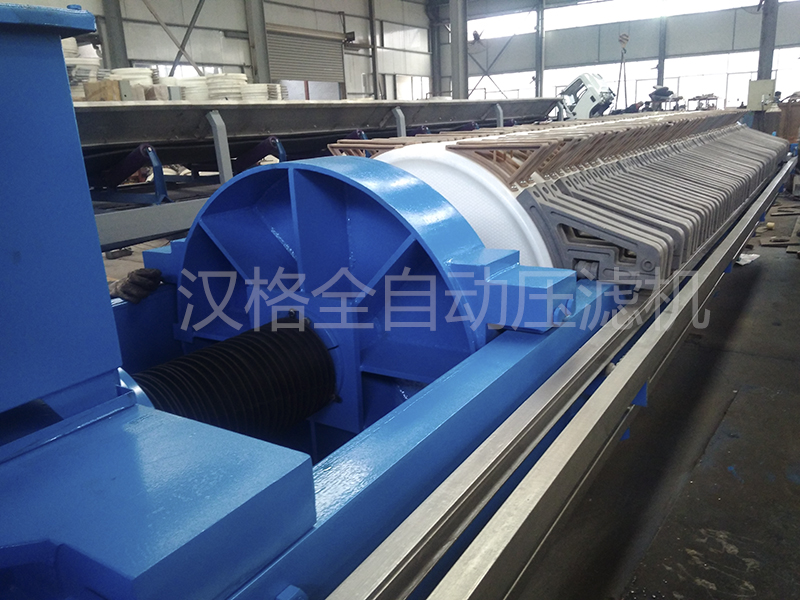

高壓圓板壓濾機裝配中

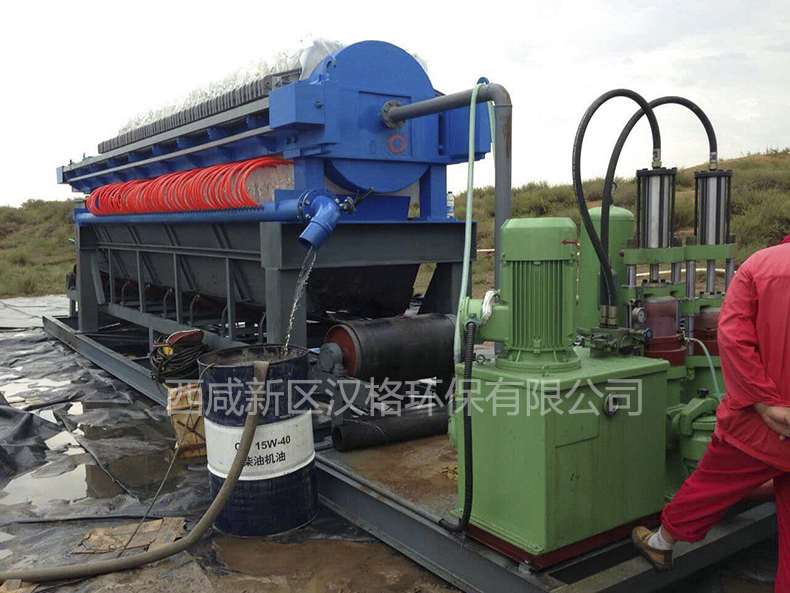

高壓圓板壓濾機------處理鉆井巖屑使用現場

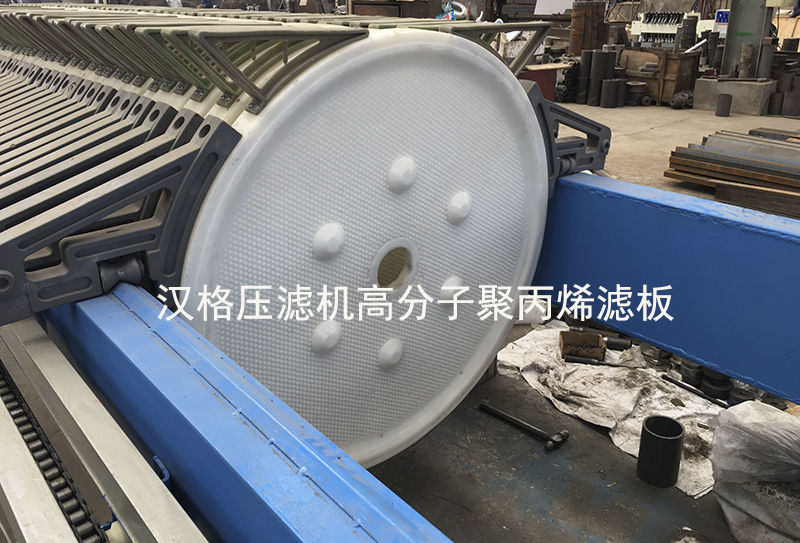

高壓圓板壓濾機高分子聚丙烯濾板

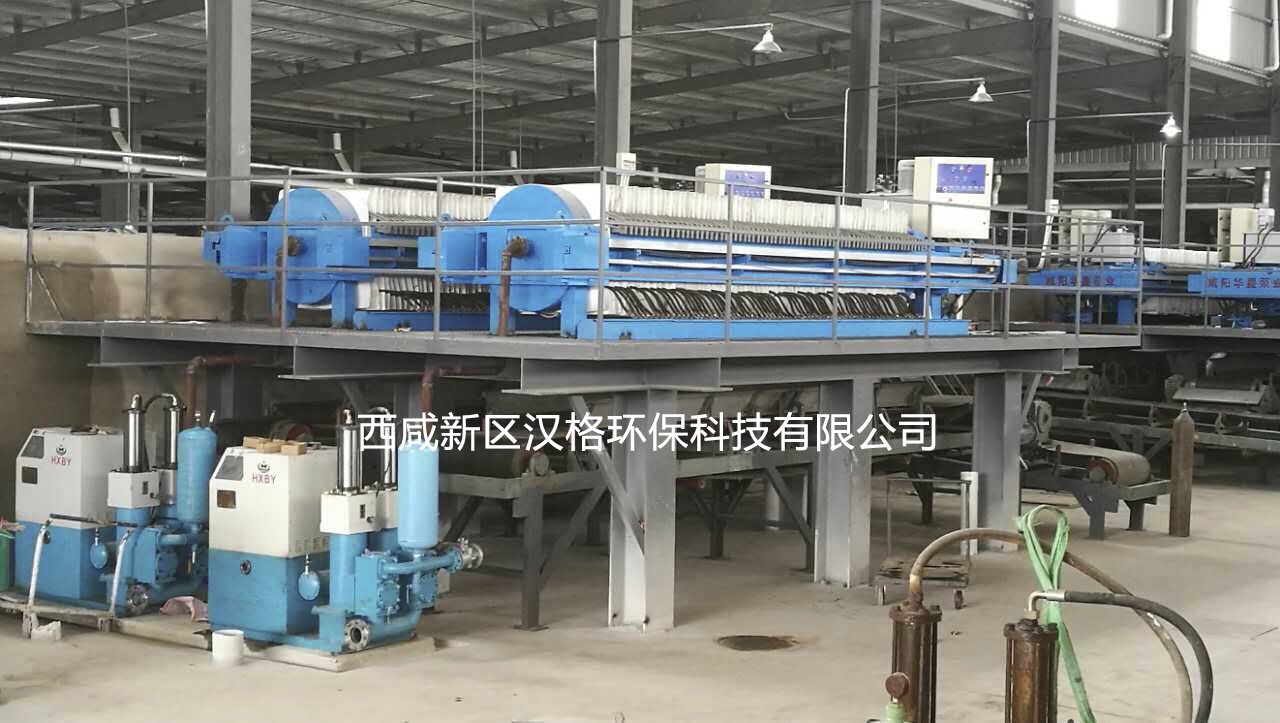

高壓圓板壓濾機配合華星壓濾機入料泵------陶瓷行業使用現場

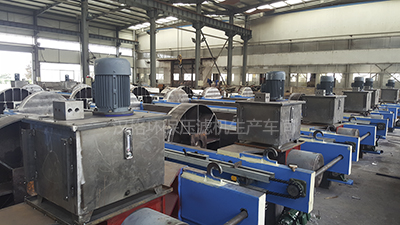

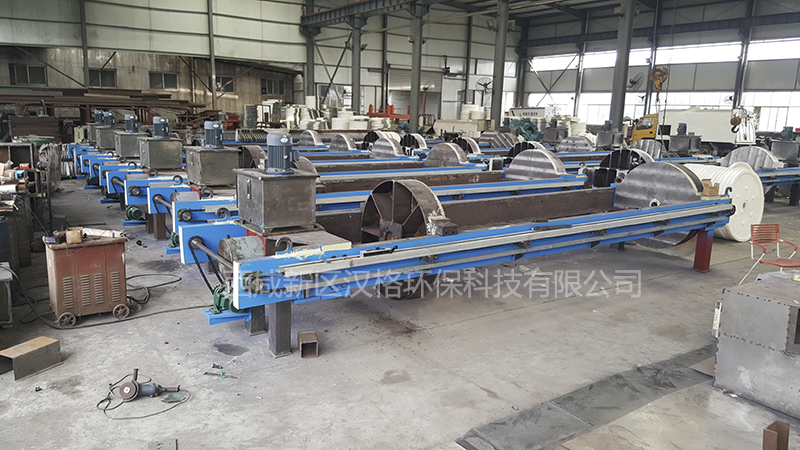

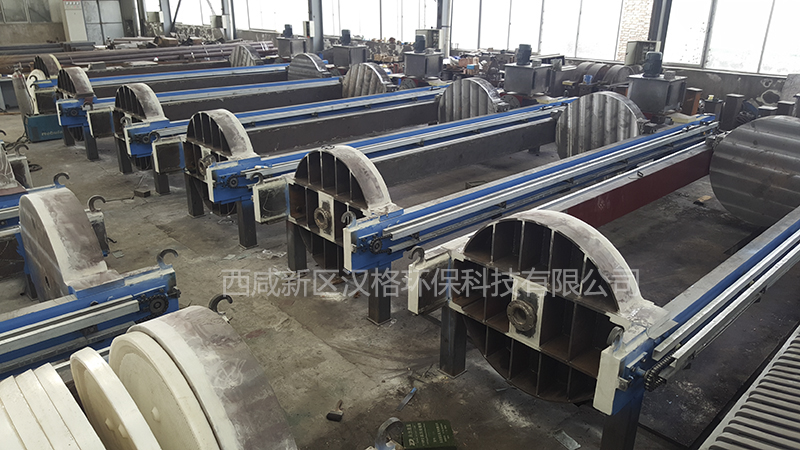

高壓圓板壓濾機生產車間
高壓圓板壓濾機生產車間
高壓圓板壓濾機生產車間

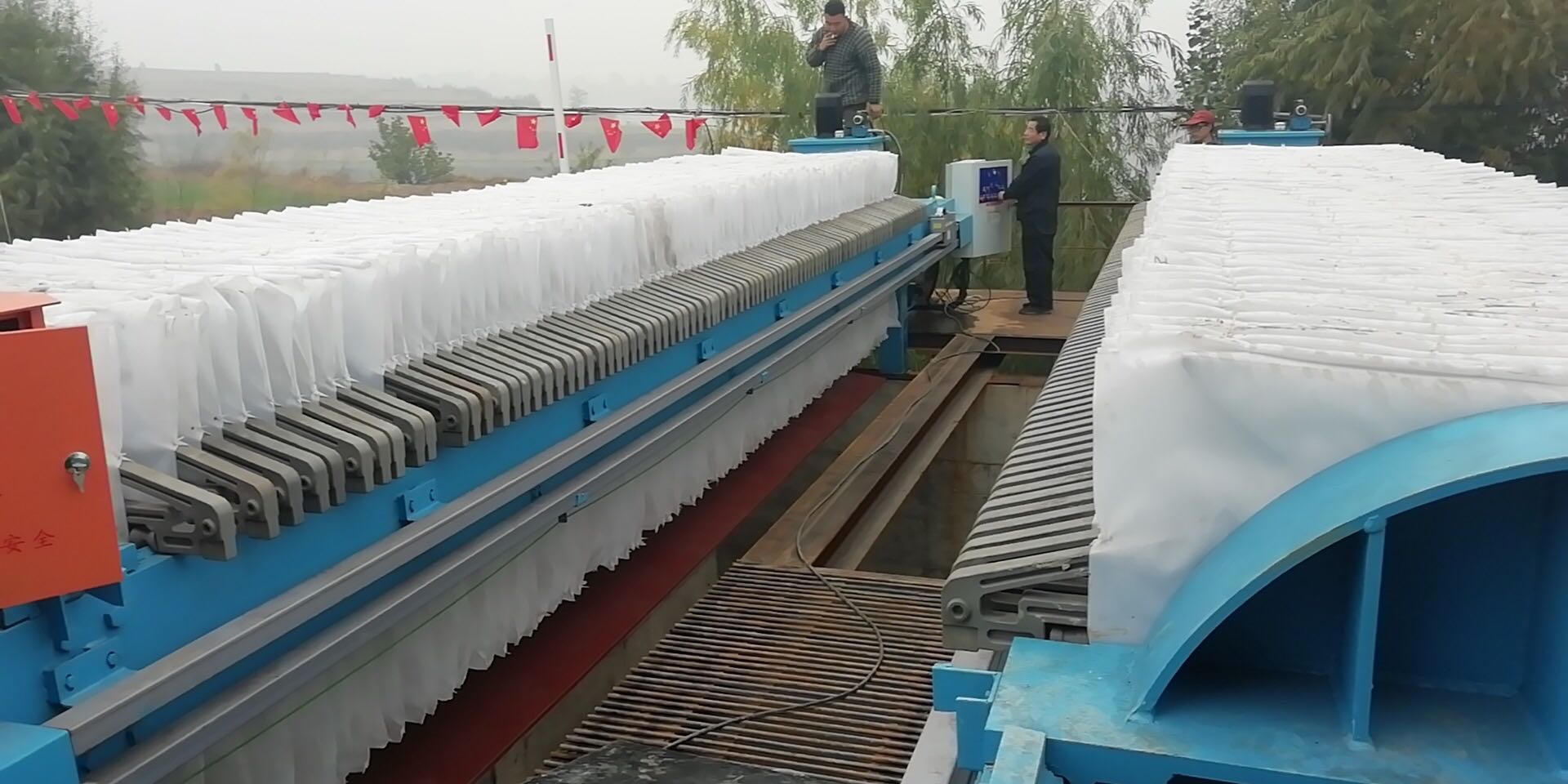

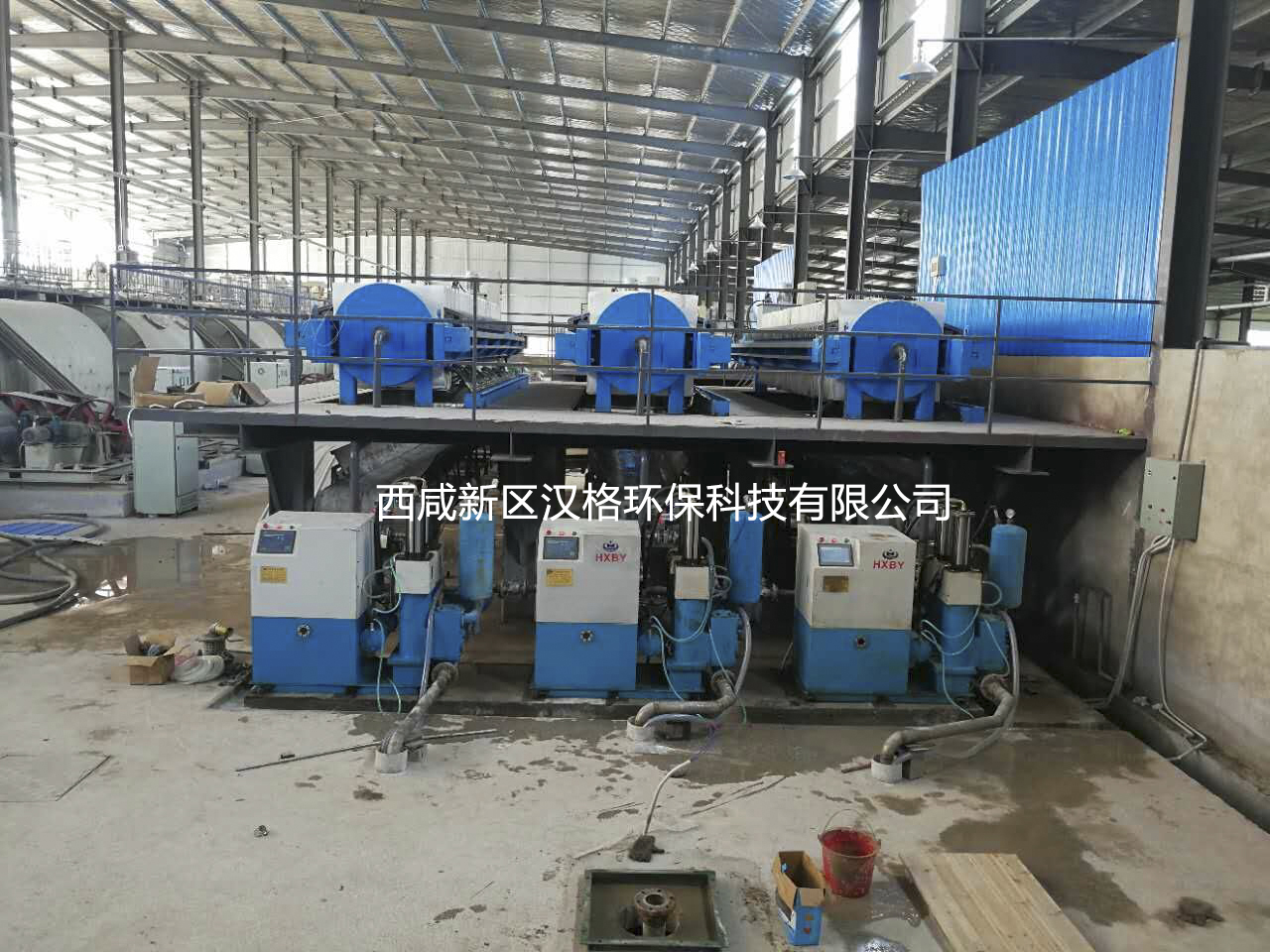

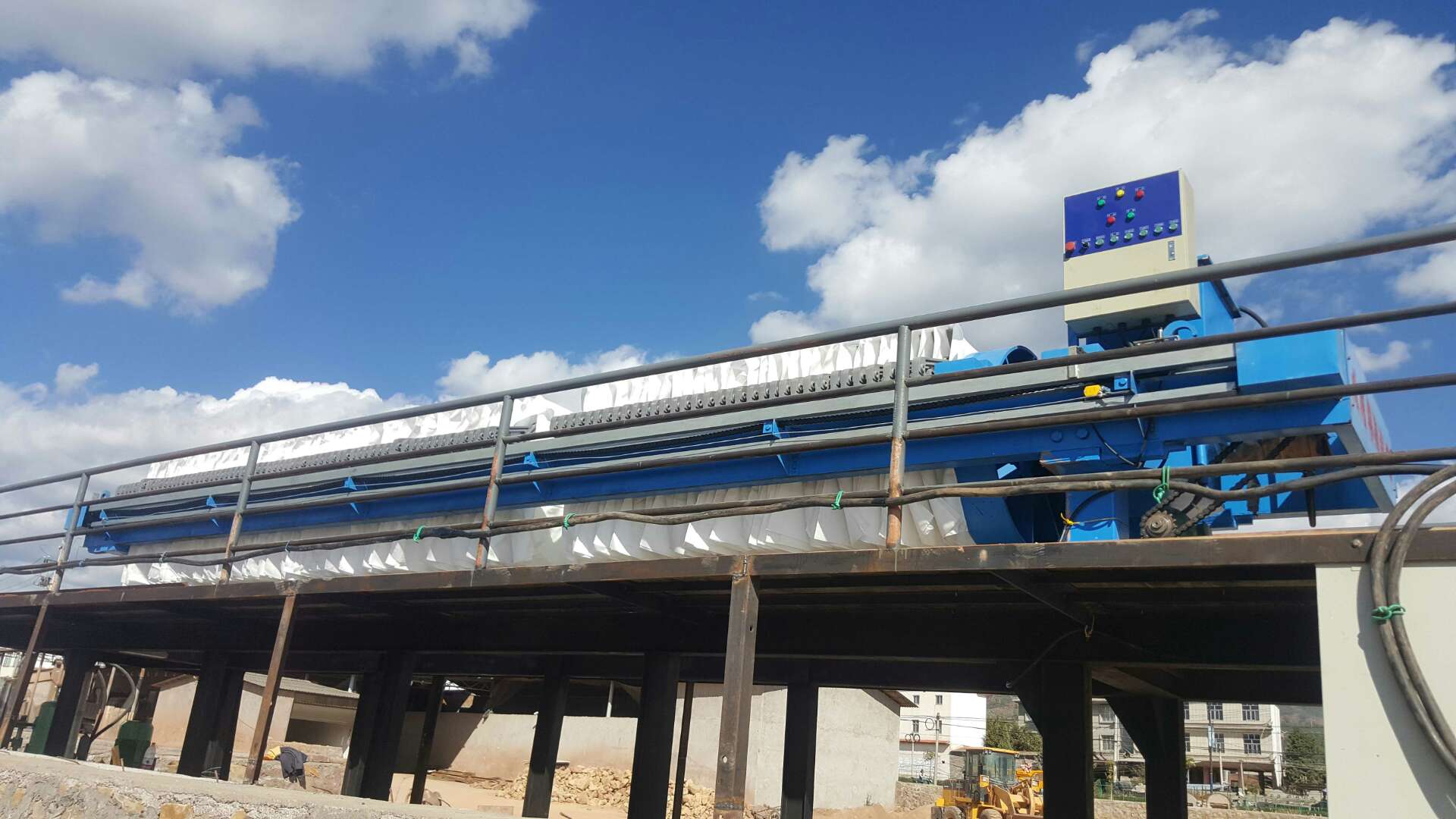

高壓圓板壓濾機------洗沙行業使用現場

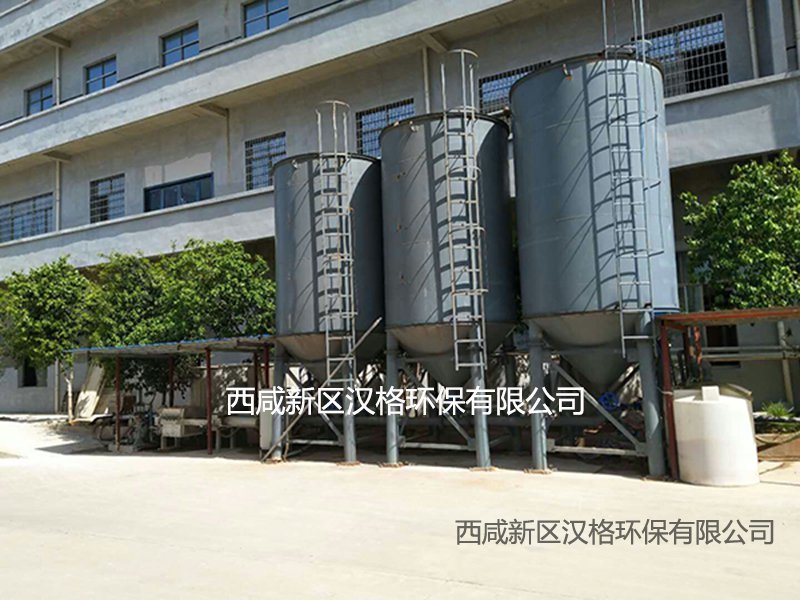

反流沉淀罐
反流沉淀罐
高壓圓板壓濾機------洗沙行業使用現場

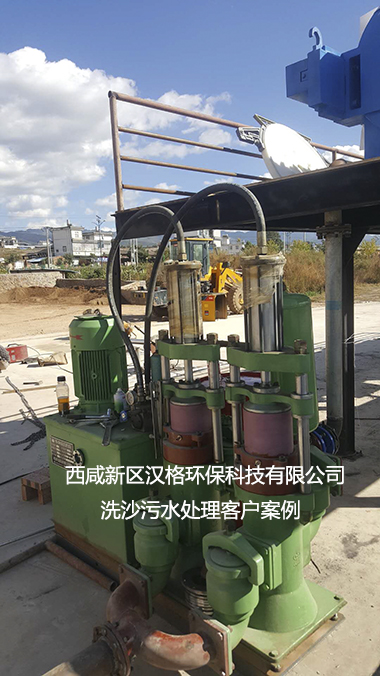

壓濾機入料泵------洗沙行業使用現場
高壓圓板壓濾機------洗沙行業使用現場

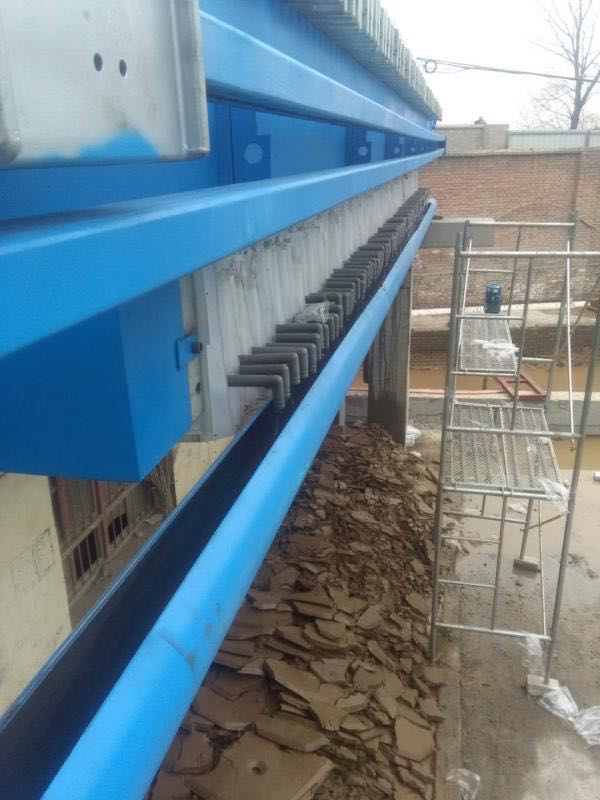

高壓圓板壓濾機------污泥處理效果圖

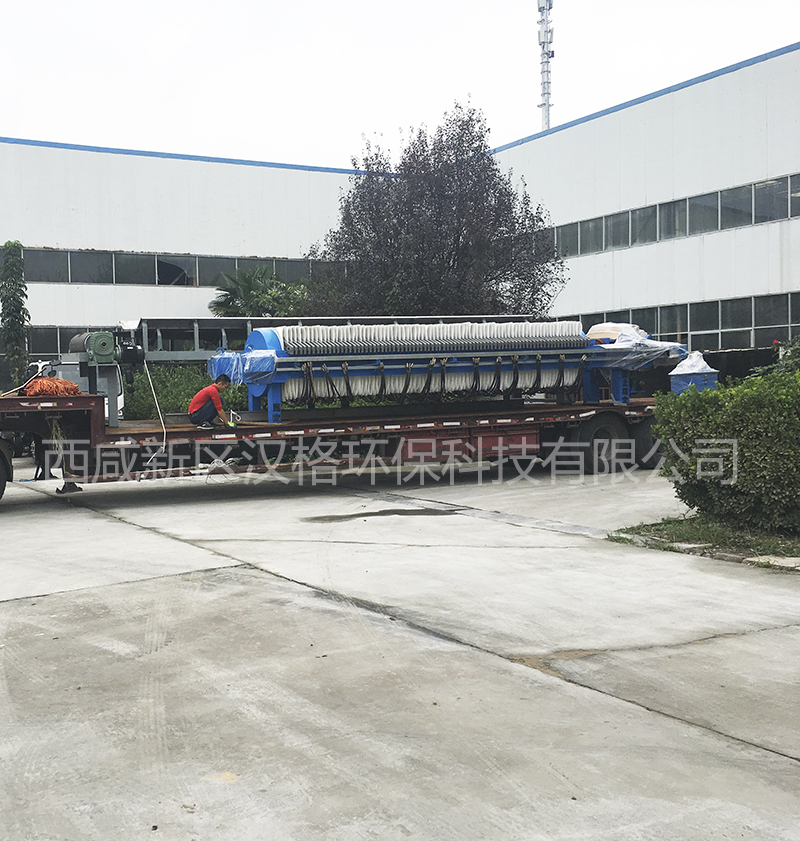

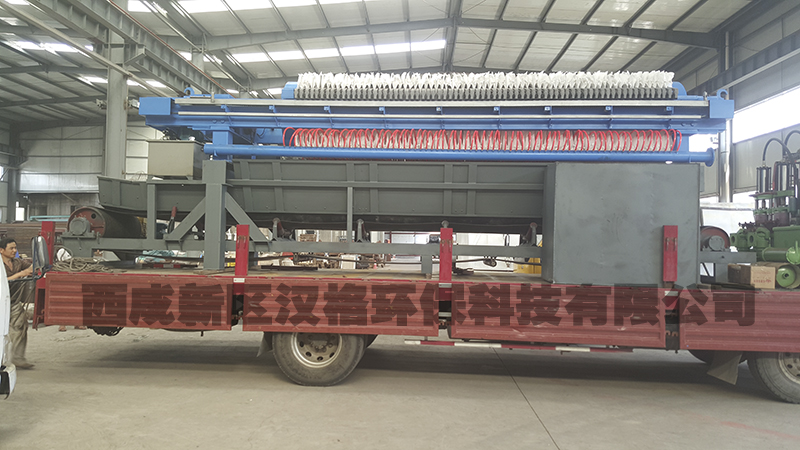

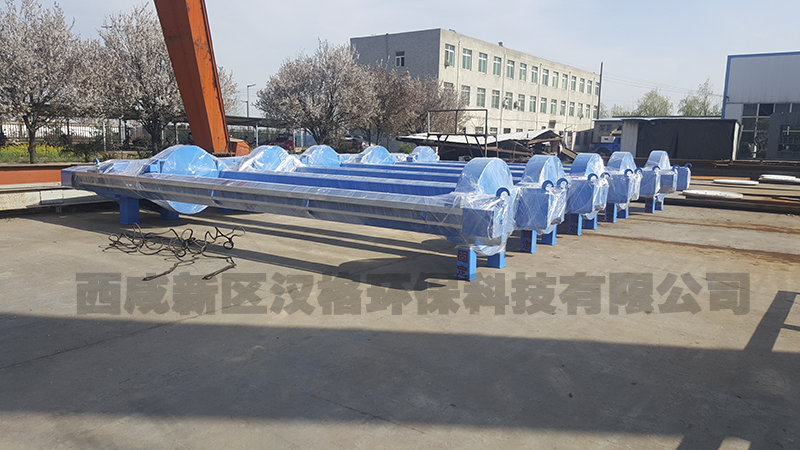

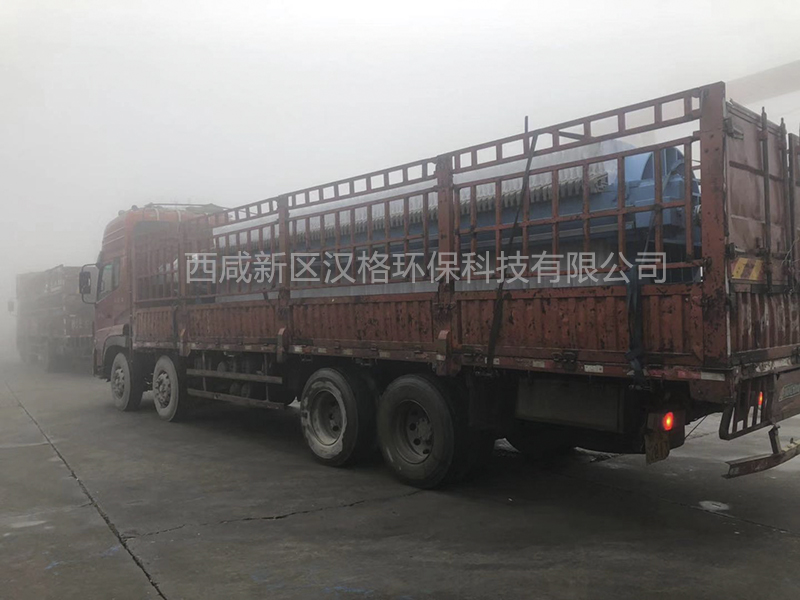

高壓圓板壓濾機------發貨
高壓圓板壓濾機------發貨
高壓圓板壓濾機------電瓷行業使用現場

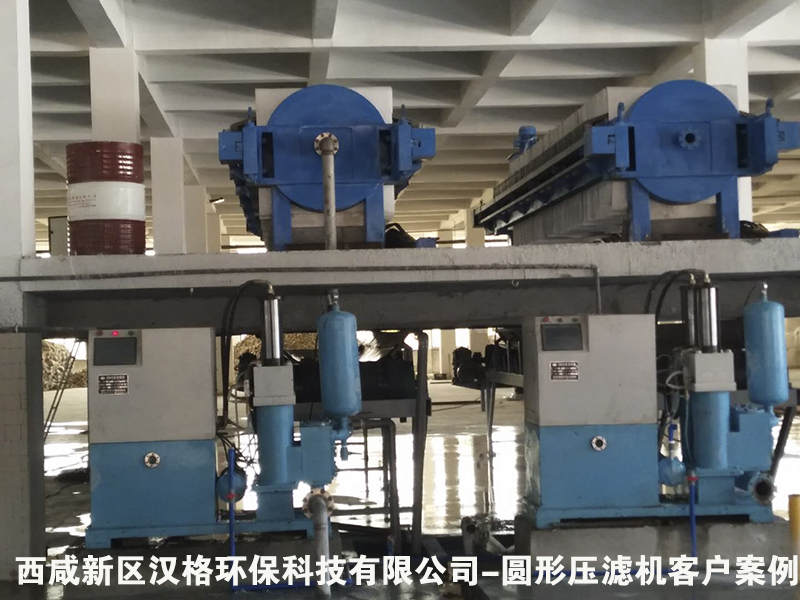

高壓圓板壓濾機------陶瓷行業使用現場
陜西華星佳洋裝備制造有限公司裝車

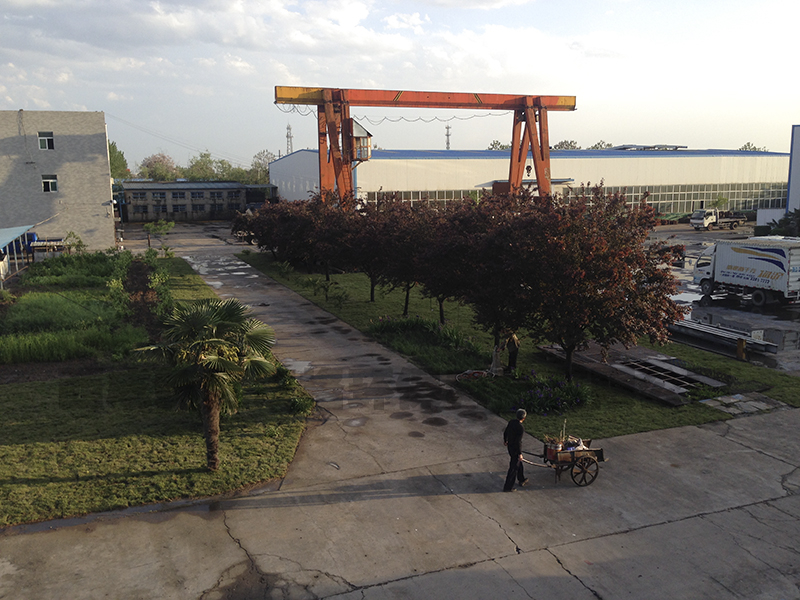

陜西華星佳洋裝備制造有限公司
